关于物料条码格式自定义生成及打印的实现

分类:产品中心 产品手册 实施方案 643

关于物料条码生成的实现



企业内对管理的物料(产品、零件、材料等)都可能需要对其进行条码打印。打印条码后,贴在物料上,后期可以通过条码枪来识别该物料。是制造业企业内部物料流转的重要识别手段

Mobox数据平台可以通过数据建模来管理各种物料,因此系统提供了一个物料条码自定义格式打印的功能点。一下是一个例子(给一个产品打条码)

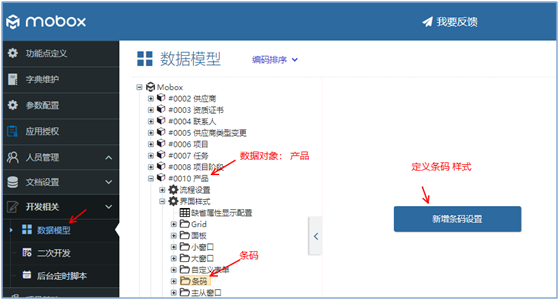

产品数据对象的条码定义(界面样式)

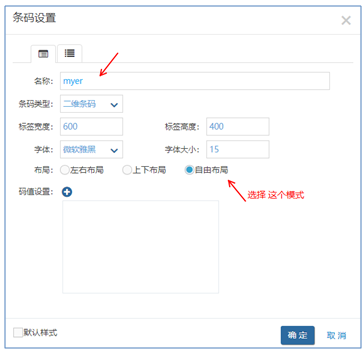

 新建一个样式

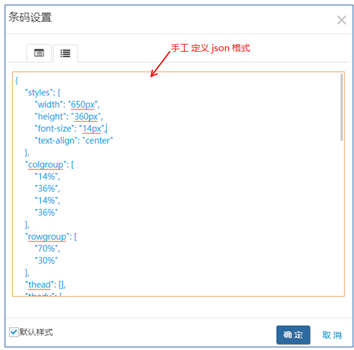

设置自由布局json描述

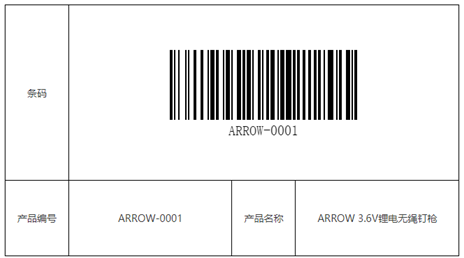

Json 格式1 (2行)

{

“styles”: {

“width”: “650px”,

“height”: “360px”,

“font-size”: “14px”,

“text-align”: “center”

},

“colgroup”: [

“14%”,

“36%”,

“14%”,

“36%”

],

“rowgroup”: [

“70%”,

“30%”

],

“thead”: [],

“tbody”: [

[

{

“type”: “text”,

“value”: “条码”

},

{

“span”: [

1,

3

],

“type”: “attr-barcode”,

“value”: [

{

“type”: “attr”,

“value”: “S_GDS_CODE”

}

],

“compose”: true

}

],

[

{

“type”: “text”,

“value”: “产品编号”

},

{

“type”: “attr”,

“value”: “S_GDS_CODE”

},

{

“type”: “text”,

“value”: “产品名称”

},

{

“type”: “attr”,

“value”: “S_GDS_NAME”

}

]

]

}

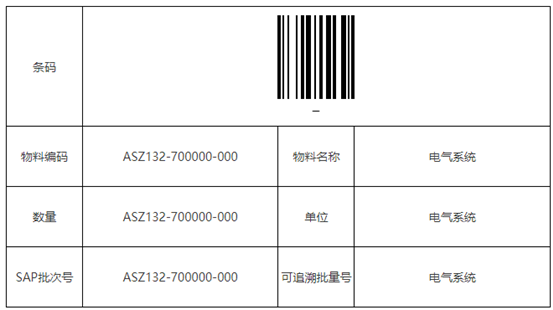

Json 格式2 (4行)

{

“styles”: {

“width”: “650px”,

“height”: “360px”,

“font-size”: “14px”,

“text-align”: “center”

},

“colgroup”: [

“14%”,

“36%”,

“14%”,

“36%”

],

“rowgroup”: [

“25%”,

“25%”,

“25%”,

“25%”

],

“thead”: [],

“tbody”: [

[

{

“type”: “text”,

“value”: “条码”

},

{

“span”: [

1,

3

],

“type”: “attr-barcode”,

“value”: [

{

“type”: “attr”,

“value”: “S_B_CODE”

},

{

“type”: “text”,

“value”: “-”

},

{

“type”: “attr”,

“value”: “S_B_SUPPLIER”

}

],

“compose”: true

}

],

[

{

“type”: “text”,

“value”: “物料编码”

},

{

“type”: “attr”,

“value”: “S_ITEM_CODE”

},

{

“type”: “text”,

“value”: “物料名称”

},

{

“type”: “attr”,

“value”: “S_ITEM_NAME”

}

],

[

{

“type”: “text”,

“value”: “数量”

},

{

“type”: “attr”,

“value”: “S_ITEM_CODE”

},

{

“type”: “text”,

“value”: “单位”

},

{

“type”: “attr”,

“value”: “S_ITEM_NAME”

}

],

[

{

“type”: “text”,

“value”: “SAP批次号”

},

{

“type”: “attr”,

“value”: “S_ITEM_CODE”

},

{

“type”: “text”,

“value”: “可追溯批量号”

},

{

“type”: “attr”,

“value”: “S_ITEM_NAME”

}

]

]

}

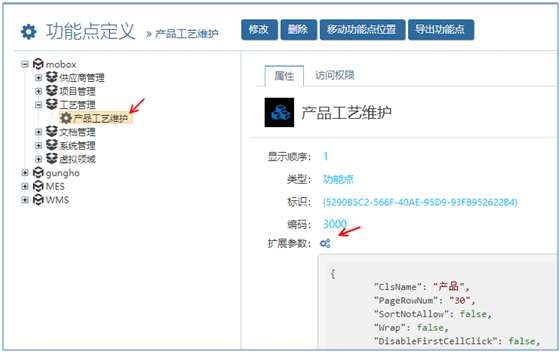

3000功能点里面的页面按钮定义

为产品维护的3000功能点里面加入,条码生成的 页面按钮

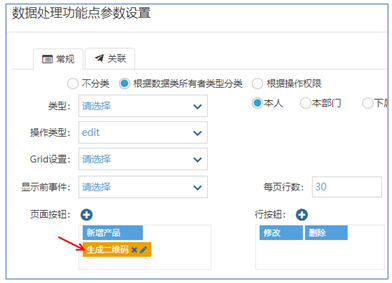

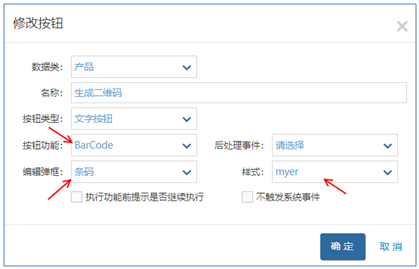

设置页面按钮,绑定条码

注意,目前版本 支持支持页面按钮 (不支持 行按钮)

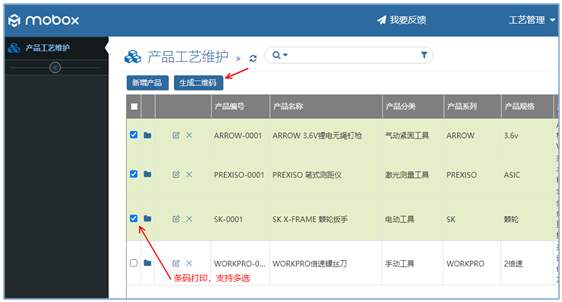

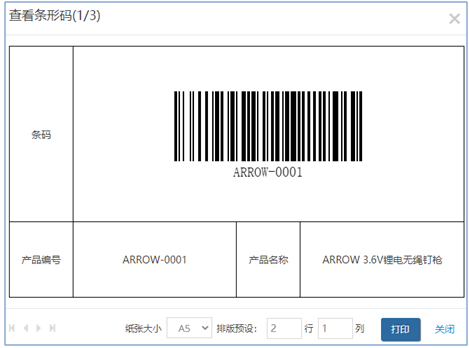

打印条码

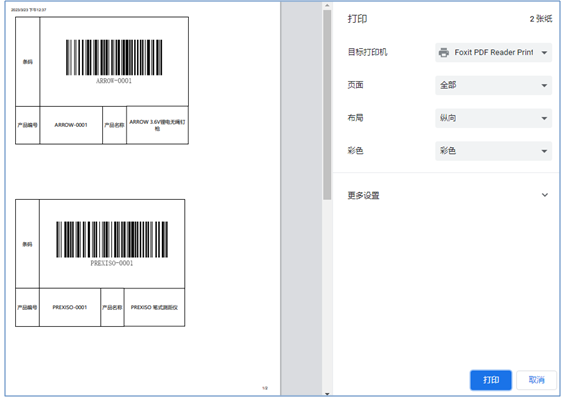

设置纸张大小、排版设置后进行打印
